游戏性能超越i9-14900K！锐龙7 9700X/5 9600X首发评测：这才是真正优秀的游戏处理器
一、前言：2家走上不同道路的微处理器公司 Zen 5性能提升不依赖频率和功耗很难理解像英特尔这样经验丰富的公司会两次遇到同样的问题！
2000年，在1GHz频率大战中失败的Intel，领先AMD推出了当时频率最高的Pentium III 1.13GHz处理器——，代号“铜矿”。然而这款处理器推出之后，就出现了大范围的不稳定，英特尔在短时间内召回了这款处理器。
24年后，类似的事情再次发生在i9-14900KS上！这款静音频率为6.2GHz的顶级处理器，由于官方超频而超频。对需要极高的电压才能在保证在高频下稳定运行，而大部分主板BIOS给的自动电压无法满足要求。想要稳定，要么继续加压，要么降频锁功耗。进行加压只会让这个已经极高功耗的处理器的功耗问题更加恶化，而降频则锁定了功耗。这会导致这款顶级处理器性能损失不少，KS这个称号也就名不副实，失去了应有的意义。
另一家x86处理器制造商AMD则走了一条完全不同的道路。他们不断改进处理器微架构以提高性能。从7年前的Zen 1到今天的Zen5，锐龙处理器的IPC性能已经提升了85%以上，但功耗反而却低了不少。7月底，首发基于Zen 5架构的Ryzen AI 300系列移动处理器，今日发布桌面版Ryzen 9000系列处理器。
关于Zen5架构，我们之前已经介绍过一些。下面简单介绍一下它的重要创新点！

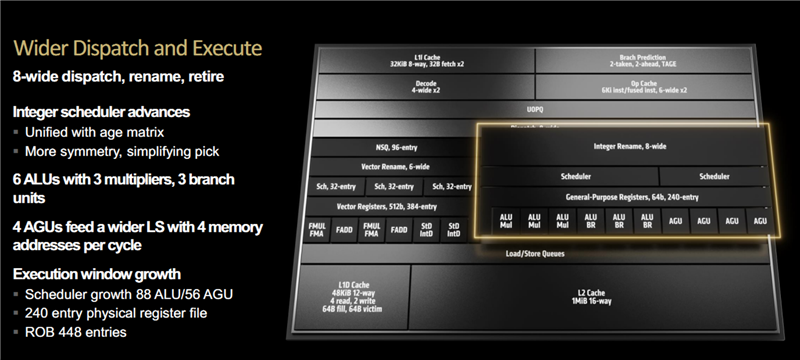

1、更多的算术逻辑单元（ALU）在拥有足够强大和成熟的设计能力后，AMD工程师大幅增加了Zen 5核心的流水线宽度，ROB重排序缓冲区（Reorder Buffer）从原来的320条指令增加到448条。指令，增加了40%。
更宽的流水线允许Zen 5 核心容纳更多的算术逻辑单元(ALU) 和地址生成单元(AGU)。
Zen 4架构每个整数运算单元包含4个ALU和3个AGU，而Zen 5则分别增加到6个和4个。特别是至关重要的ALU单元（也就是整数单元）数量相比上代增加了50%，这也意味着Zen 5核心在相同周期内能处理更多的指令。支持的调度器数量也大幅增加！
Zen 4有3x24集成的ALU/AGU调度器和独立的1x24 ALU调度器，总共96个。Zen 5设计有88个ALU调度器和56个AGU调度器，理论上可以提高50%的计算吞吐量。

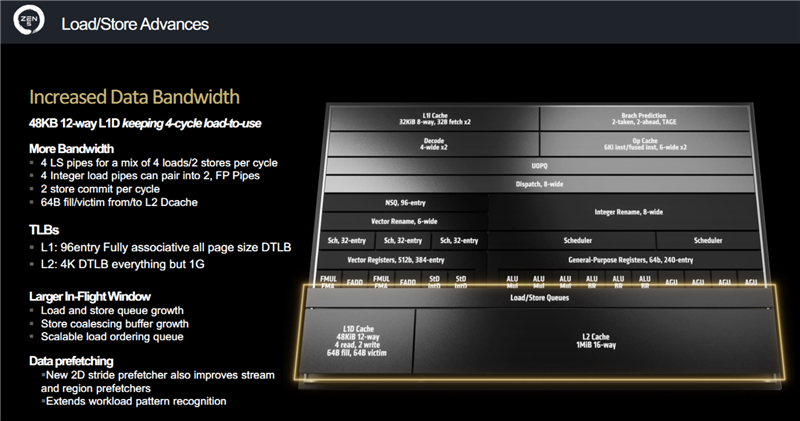

2、更快的L1/L2缓存Zen 5主要改进了一级数据缓存（L1 Date Cache），从Zen 4的8路32KB增加到12路48KB。
同时，一级缓存和浮点单元的最大带宽比上一代增加了一倍，相应的数据预取也得到了改进。
二级缓存的容量没有变化，仍然是每个核心1MB，但链接通道从8个增加到16个。简单来说，L2带宽增加了一倍。
更快的L1/L2缓存让Zen 5核心拥有稳定的峰值性能。
除了以上2点之外，Zen 5处理器的浮点性能也得到了增强。拥有了完整位宽的AVX 512指令集。其实Zen 4架构也可以支持AVX 512浮点运算，只不过是通过两个256位FPU的组合运算来实现的，而Zen 5则拥有完整的512位FPU以及与其位匹配的流水线宽度。
对于支持AVX 512指令集的程序，例如AIDA64 GPGPU、Geekbench 6、PS3模拟器等应用，Zen 5架构可以带来高达50%的性能提升！
Ryzen 9000系列仍然是chiplet设计，包括两个或一个CCD和一个IOD。
CPU Die (CCD) 工艺技术已从Ryzen 7000 中的台积电5nm 发展到4nm。单个CCD的面积与Zen4相同，都是70mm2，但晶体管数量从原来的65亿增加到了86亿，多了整整21亿。IOD没有变化。依然是台积电5nm工艺，面积122mm2，晶体管数34亿个。

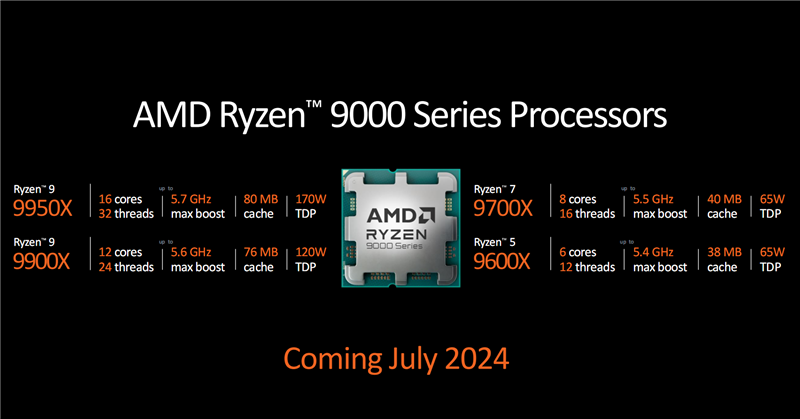

此次AMD一共带来了4款Zen4处理器，分别是Ryzen 9 9950X、Ryzen 9 9900X、Ryzen 7 9700X和Ryzen 5 9600X。
本次我们的评测基于锐龙7 9700X和锐龙5 9600X这2颗面向主流消费者的处理器，至于锐龙9 9950X和锐龙9 9900X的评测会在稍后放出。Ryzen 7 9700X采用8核16线程设计，基础频率3.8GHz，加速频率5.5GHz。它拥有32MB的三级缓存和8MB的二级缓存。热设计功耗为65W。
Ryzen 5 9600X拥有6核心12线程，基础频率3.9GHz，加速频率5.4GHz。它还拥有32MB 3级缓存、6MB 2级缓存，热设计功耗为65W。
与上一代Ryzen 7 7700X/5 7600X相比，两款Ryzen 9000处理器的加速频率仅提升了0.1GHz，但TDP却下降了40W（TDP并不等于实际功耗）。
