功耗比锐龙7还低！Intel酷睿Ultra 9 285K/5 245K首发评测：游戏性能一言难尽

一、前言：Intel首款采用Chiplets设计的桌面处理器或许，是以i9-14900KS为代表的14代酷睿处理器的设计失误，让Intel这头攻城狮仍心有余悸。代号为Arrow Lake的新一代桌面处理器酷睿Ultra 200S，将稳定与能效放在首位。

去年发布的Core Ultra 100系列处理器Meteor Lake首次采用了Chiplet设计，拥有非常不错的功耗表现。

2024 年9 月发布的《月湖》继续蓬勃发展。搭载Core Ultra 200V处理器的轻薄笔记本可以轻松实现20小时以上的续航，超越了部分采用ARM架构处理器的Windows笔记本。

不过，无论是Meteor Lake还是Lunar Lake，都是用在低功耗笔记本上。Arrow Lake则是Intel首款采用Chiplets设计的桌面处理器。

Arrow Lake芯片总共包括4个模块，分别是：

CPU Tile：采用台积电N3B 3nm工艺技术，集成P核、E核和缓存。

GPU Tile：采用台积电N5P 5nm制程工艺，集成4核、512个流处理器。第一代Xe LPG GPU。 SOC Tile：采用台积电N6 6nm 工艺技术，集成媒体引擎、内存控制器等。

I/O Tile：采用台积电N6 6nm工艺技术，包含20条PCIe 5.0通道和24条PCIe 4.0通道。

这四个模块通过先进的Foveros 3D封装技术集成在基础模块（基板）上，然后封装为一个整体，接口为全新的LGA1851。

需要注意的是，Intel此前的桌面处理器，其内存控制器与CPU核心都是在一个Tile上，而Arrow Lake则将二者分别放在2个Tile上，内存延迟必然会增加不少，多少会影响到处理器的游戏性能表现。

由于制程技术的进步，CPU核心比上一代变得更小。为了解决热量堆积的问题，Intel改进了P核与E核的排列方式，不再是P核一块、E核一块，而是交互放置，每两个P核之间一个E核集群。的每个E核集群包括4个E核，配备4MB二级缓存，每个P核配备3MB二级缓存，总共40MB级别2 缓存。

L3缓存容量保持36MB不变，所有P核和E核均可共享。

可以很清晰地看出Intel的设计意图，Arrow Lake的架构就是为了低功耗而生。与上一代相比，Arrow Lake平台在多线程性能上实现了19%的一代提升，同时整体功耗降低了58%。

同等性能下，功耗仅为上一代的一半。

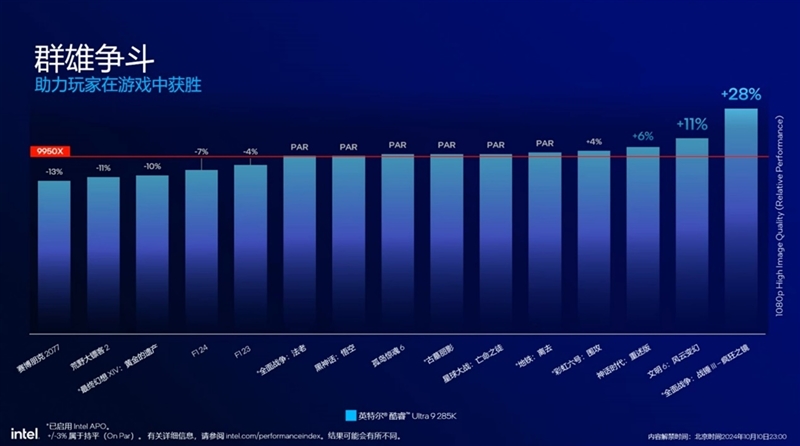

至于游戏性能，根据英特尔的说法，与AMD Ryzen 9 9950X大致相同。

不过，Ryzen 9 9950X并不是AMD最强大的游戏处理器，远不如Ryzen 7 7800X3D。另外，由于采用双CCD设计，需要屏蔽一颗CCD才能达到Ryzen 7 9700X的水平。”

英特尔酷睿Ultra 200S系列处理器首发包含酷睿Ultra 9 285K，酷睿Ultra 7 265K，酷睿Ultra 7 265KF，酷睿Ultra 5 245K以及酷睿Ultra 5 245KF五个型号，具体规格如下图所示：

旗舰型号Core Ultra 9 285K拥有8P+16E 24核24线程，40MB二级缓存，36MB三级缓存。

其中P核加速频率高达5.7GHz，全核频率为5.4GHz，比i9-14900KS低了500MHz。 E核心频率为4.6GHz。

Core Ultra 7 265K/7 265 KF均采用20核心20线程（8P+12E）设计，加速频率高达5.5GHz，36MB二级缓存、30MB三级缓存，P/E核心底座主频3.9/3.3GHz，最高睿频5.4/4.6GHz，

KF后缀的处理器没有核显，其他规格与K系列无异。

Core Ultra 5 245K/5 245KF为14核14线程设计（6P+8E），加速频率高达5.2GHz，全核频率5.0GHz，拥有26MB二级缓存和24MB三级缓存。
