AMD Zen5架构深入解读：频率降低、性能却飞升的秘密找到了！
在参加AMD Zen5技术日活动时，我们与大家分享了Zen5的架构设计特点。不过与以往不同的是，当时发布的信息并不多，也没有涉及到架构的底层细节，缺乏与Zen4的全面对比。
最近AMD更新了Zen5架构技术文档，终于放出了很多我们想要的细节，包括各个微架构模块的具体变化，包括桌面端、移动端的异同，包括Zen5、Zen5c的新理念，包括同样升级的RDNA 3.5 GPU、XDNA 2 NPU。

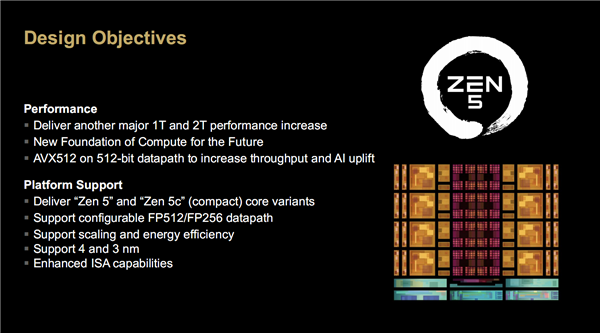

任何工作都必须有目标，CPU架构设计当然也是如此。
Zen5的目标就很简单，核心就是继续大幅提升单核、双核性能，为未来奠定新的基础，同时实现满血版AVX-512，支持可配置的256/512位浮点数据路径，有助于大大提升AI能力。令人失望的是Intel 12代酷睿开始采用异构混合架构，其中E核不支持AVX-512，导致整体不得不放弃。
Zen5还有一个重要使命就是进一步普及紧凑版核心，也就是Zen5c，包括移动端和服务器端。其实上一代有Zen4和Zen4c，它们在数据中心方面非常成功。然而在移动端，他们只是以一种非常低调的方式尽力了。这一次，它们将被广泛使用。
不过AMD明确表示，Zen5c这种设计在桌面端不会使用，原因稍后再讨论。
此外，更大的灵活性、更高的能效、4/3nm工艺支持、ISA指令集增强也是Zen5的主要任务。

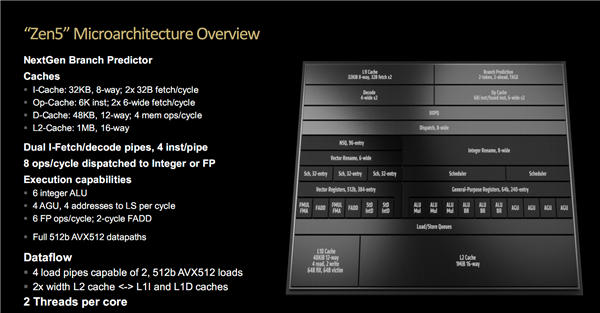

Zen5微架构总览，从前端到后端，从整数到浮点，从缓存到带宽，都进行了全面升级，后边会一一讲述。缓存部分是大家经常看到的，也比较容易理解。
Zen5的一级指令缓存容量仍为32KB，8路关联，每个时钟周期有两组32B拾取；
一级数据缓存容量增至48KB，12路关联，每个时钟周期4次内存操作。
还有一个特殊的操作缓存（Op-Cache），支持6条指令，每个时钟周期支持两组6宽度的取指。
二级缓存容量依然为1MB，16路关联。
分支预测与拾取部分做了极大的优化提升，比如支持“零泡沫”(zero-bubble)条件分支，这意味着分支预测器在访问BTB（分支目标缓冲区）时不支付任何费用。
L1 和L2 BTB 还增加了容量（1.5K/7K 至16K/8K）和精度，并增加了TAGE，这对于条件间接分支至关重要。
此外，每个时钟周期读取和解码的指令数量从32B增加了一倍到64B，返回寻址堆栈从32变为52、每时钟周期支持最多3个预测窗口，指令缓存的延迟和带宽也得到了改善。

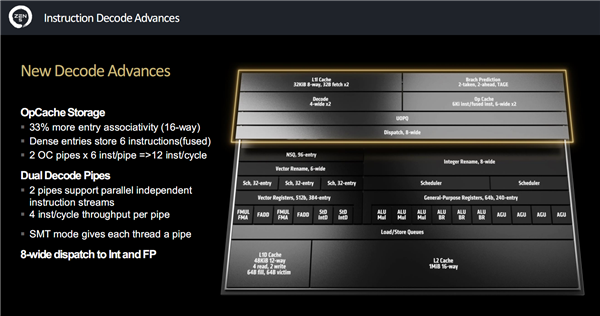

新的指令解码系统，配备了双解码流水线，可以独立并行处理指令流，每条每时钟周期4条指令。关联操作缓存（OpCache）通道数增加1/3，达到16通道，最多可存储6条指令。对于双流水线，每个时钟周期有12 条指令。
当启用SMT多线程时，每个线程都是一个管道。
还有一个非常重要的事情是，通往整数和浮点单元的分派队列宽度从6个增至8个宏操作(macro-op)，并支持操作融合，可以让来自某些指令的两个宏操作作为一个来处理。

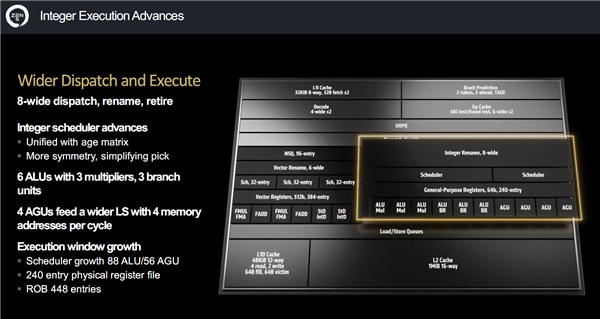

整数单元是Zen 架构的强项，现在更加“扩展”，调度、重命名和退休达到了8 个宽度。
ALU整数逻辑单元从4个增至6个，包括3个乘法单元和3个分支单元，ALU调度器也从24个大幅增至88个。AGU地址生成单元从3个增至4个，每个时钟周期可以执行4个内存地址，AGU调度器从48个独立、24个与ALU共享变为56个独立。
可以说，整数单元的大大强化，是锐龙9000系列在加速频率微增或不动、基准频率降低情况下取得性能大幅提升的关键所在。

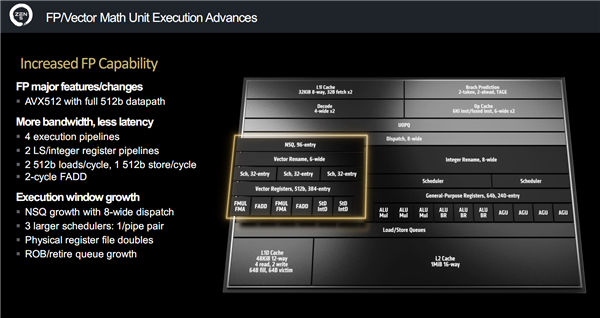

矢量和浮点功能也得到了显着增强，特别是AVX-512指令集终于可以支持完整的512位数据路径，同时保留256位，非常灵活，可以兼顾高性能、高效率，也不至于让功耗失控。。整个浮点执行单元的带宽和延迟都得到了升级，包括4条浮点执行流水线(Zen4 3条)、338个浮点调度器(Zen4 232个)、2条加载存储和整数寄存器管道、每个时钟周期2 512位加载和1 512位存储、双循环FADD等。

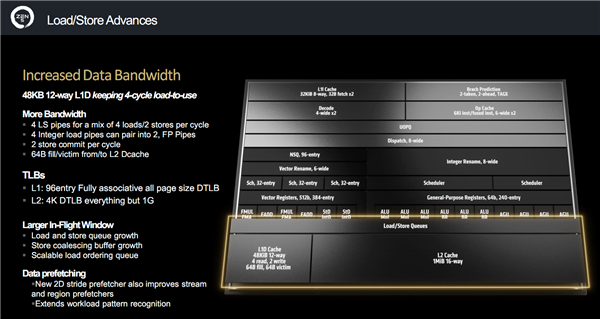

主二级缓存的数据带宽得到了全面扩展，特别是一级数据缓存来到了12路48KB，4条载入/存储流水线每时钟周期可以执行4个载入(Zen4还是3个)和2个存储，四个整数加载管道可以合并为两个。
此外，还全面涵盖了TLB、实时窗口、数据预取等。

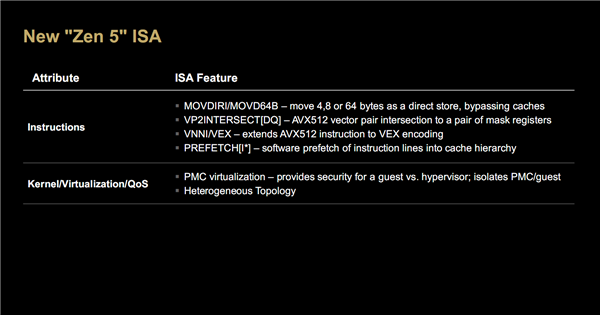

添加的新指令并不多，AVX-512仍是重点，包括扩展为VEX编码的VNNI/VEX，以及将向量配对成一对掩码寄存器的VP2INTERSECT[DQ]。
另一个是PMC虚拟化，可以为客户端提供更好的安全性，还有异构拓扑，这显然是为Zen5和Zen5c的结合做准备的。

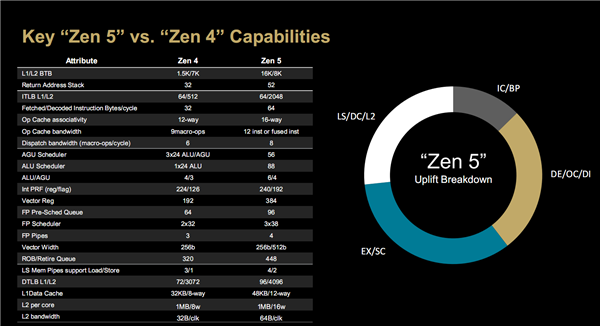

Zen5和Zen4技术规格的对比，也是对上面所说的一个总结。
注意所有列出的参数都变了，从前端到执行单元到缓存，因此可以说Zen5是一次全面性的架构翻新，即所谓的“大改”，这才有了频率下来了但性能上去了的神奇结果。

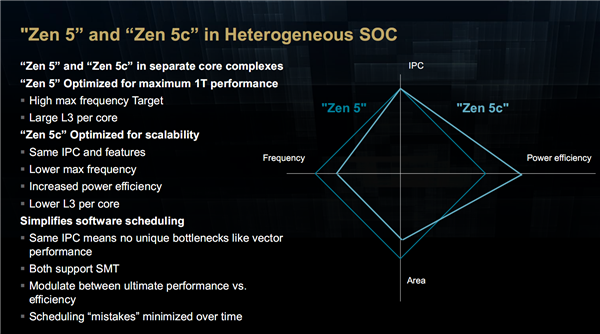

Zen5、Zen5c二者架构设计、IPC性能、ISA指令集都是完全相同的，也都支持多线程，对于操作系统和应用软件而言是透明和等价的，基本上不需要特别考虑调度问题，这和Intel的异构大小核天然不同。Zen5追求的是尽可能高的单核频率和单核性能，以及足够大的三级缓存。
Zen5c降低了频率，提高了能效，并精简了部分3级缓存。

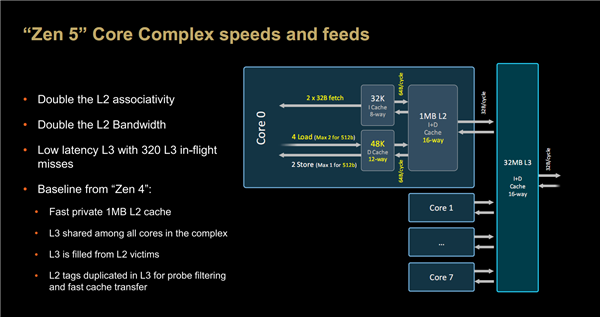

Zen5 CCX模块的核心和缓存架构图。
一级指令缓存基本保持不变，容量为32KB，8路关联。
一级数据缓存容量增大一半来到48KB，12路关联也增多了一半，并且带宽翻番，每个时钟周期支持CPU 内核4 次加载和2 次存储。
二级缓存容量还是每核心1MB，但是关联路数翻了一番达到16路，带宽也翻了一番，与一级缓存之间是每时钟周期翻番到64B，与三级缓存之间是每时钟周期32B，双向都是如此。3 级缓存每个CCX 16MB，16 路关联，但降低了延迟，提高了命中率。

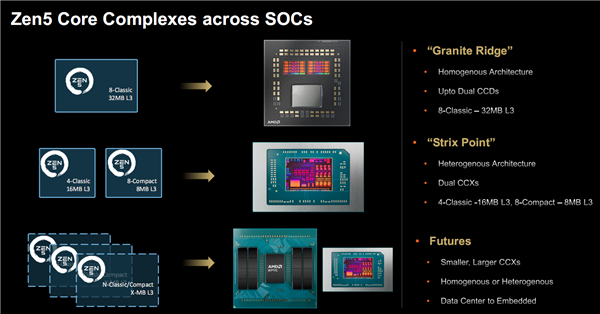

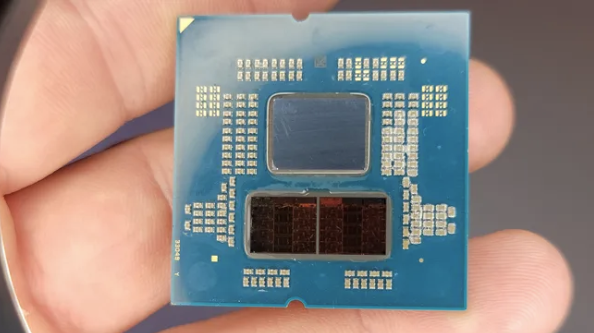

Zen5架构在桌面台式机、移动笔记本、服务器数据中心三大领域采取了不同的产品设计和试实现方式，都非常有针对性。在桌面上，它具有经典的chiplet设计，一两个CCD（相当于CCX），再加上一个完全延续了上一代设计的IOD。架构是纯Zen5，不会使用Zen5c。

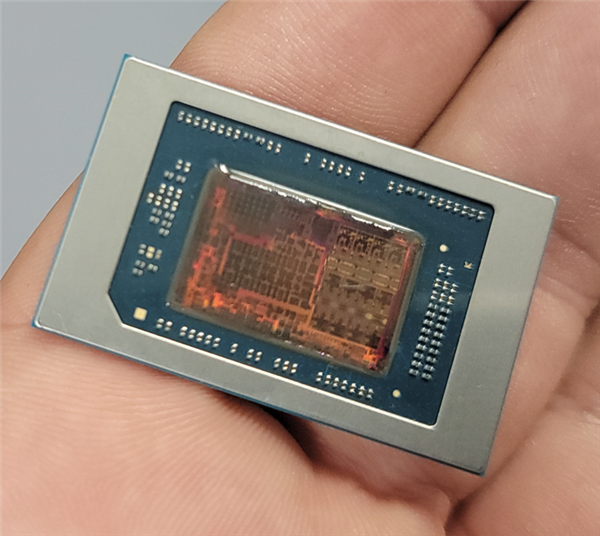

在笔记本电脑上，继续使用单芯片，并将双CCX 组合成一个CCD。都是Zen5和Zen5c的组合，最多分别为4个和8个。
在服务器上（包括嵌入式），设计更加灵活。有些CCX 较大，有些较小。 Zen5和Zen5c会有，但应该像Zen4和Zen4c一样开发自己的产品线，不会混合。

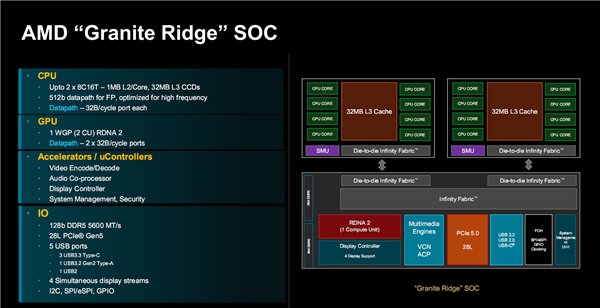

代号Granite Ridge 的Ryzen 9000 系列桌面版的芯片和核心布局。
和之前基本一致，每一组CCX/CCD里有8个核心、8MB二级缓存、32MB三级缓存，但注意两种CCX/CCD是不互通的，所以哪怕12/16核心型号有64MB三级缓存，但每个核心最多也只能访问自己所在CCX/CCD里的32MB。当然，理论上可以通过IF总线访问，但是带宽太低，延迟太高，没有用。
IOD部分与Ryzen 7000系列相同，因此也拥有2个RDNA2架构GPU CPU单元、128位双通道DDR5-5600内存控制器、28条PCIe 5.0总线、5个USB接口、四组显示输出。

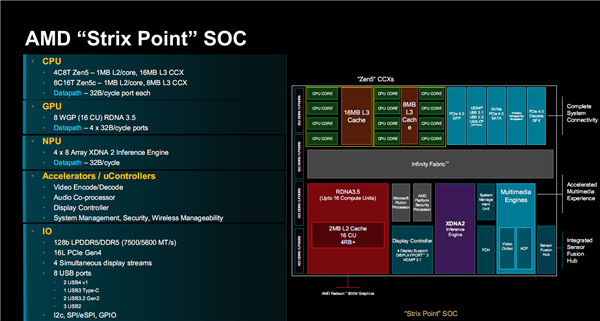

代号为Strix Point的Ryzen AI 300系列移动版的芯片和核心布局。
变化还是蛮大的。上一代Zen4和Zen4c组合只是两款低端机型的低调尝试。这次成为了标准的Zen5和Zen5c组合。
注意看左上角，分了两个黄色框图，4个Zen5核心和对应的16MB三级缓存是一组，8个Zen5c核心和对应的8MB是另一组，也就是和桌面上类似甚至更极端，Zen5、Zen5c三级缓存各用各的，没法互通，24MB也只是个总容量。GPU部分为RDNA3.5架构，拥有8组WGP，意味着16个CU和1024个流处理器。 NPU部分为48阵列XDNA 2架构。这两个大家都很熟悉了。
IO部分支持128位LPDDR5X-7500/DDR5-5600内存，16个PCIe 4.0，8个USB接口，其中2个USB4.0。

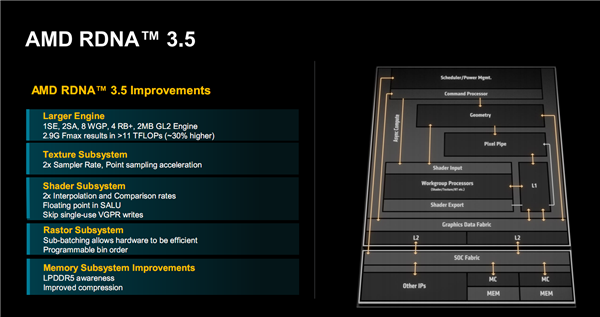

RDNA 3.5架构GPU在纹理子系统、着色器子系统、光栅子系统、显存/显存子系统等各个方面都进行了优化和增强，采样率等部分指标性能提升了一倍，可以更好的匹配配备LPDDR5X 内存。压缩比也更高。
当然，规模也有所增加，从12个CU增加到16个CU，4个渲染后端（RB+），最高频率提高到2.9GHz，理论性能提升了大约30。但由于驱动尚未到位，游戏性能尚未释放。出来。

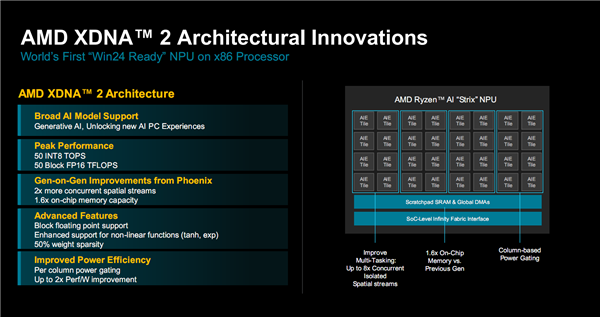

XDNA2架构NPU AI引擎，号称第一个为“Win24”做好准备的x86处理器NPU，但是能够使用NPU的应用还是太少，无论AMD还是Intel。

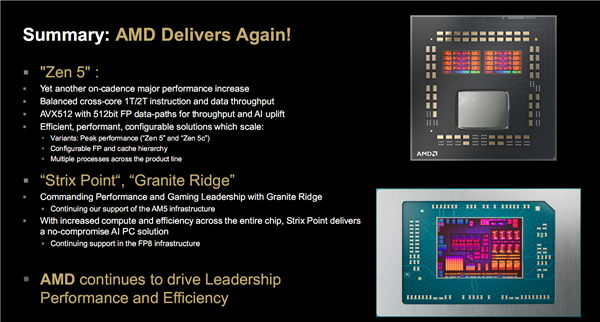

总的来说，Zen5作为一次大规模的架构升级，从目前的表现来看是相当成功的。无论是笔记本上的Ryzen AI 300系列，还是台式机上的Ryzen 9000系列，性能和能效都得到了大幅提升。值得注意的是，服务器上的第五代EPYC也值得期待。
英特尔即将推出其竞争对手Arrow Lake。错过一代，终于回归高性能之战，又一场好戏开始了！
